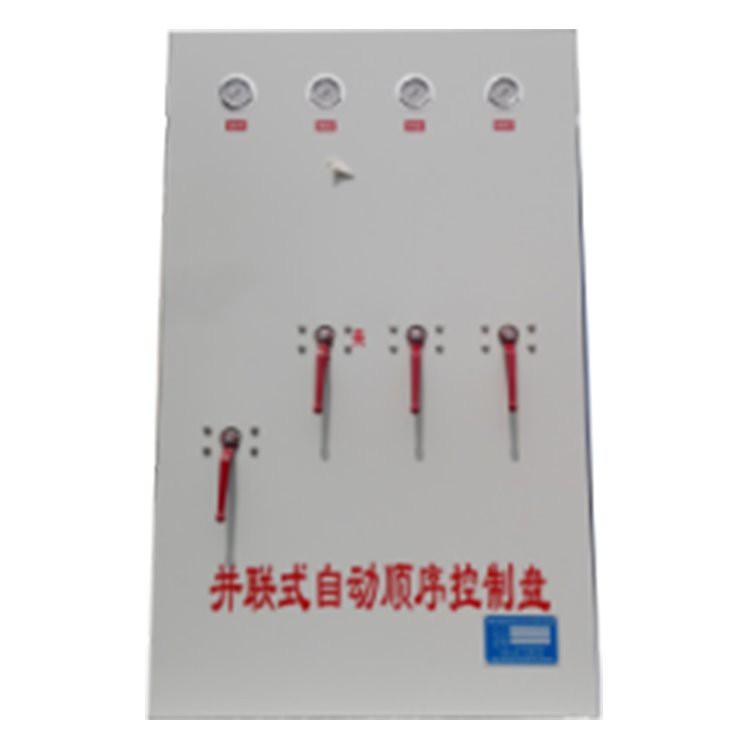

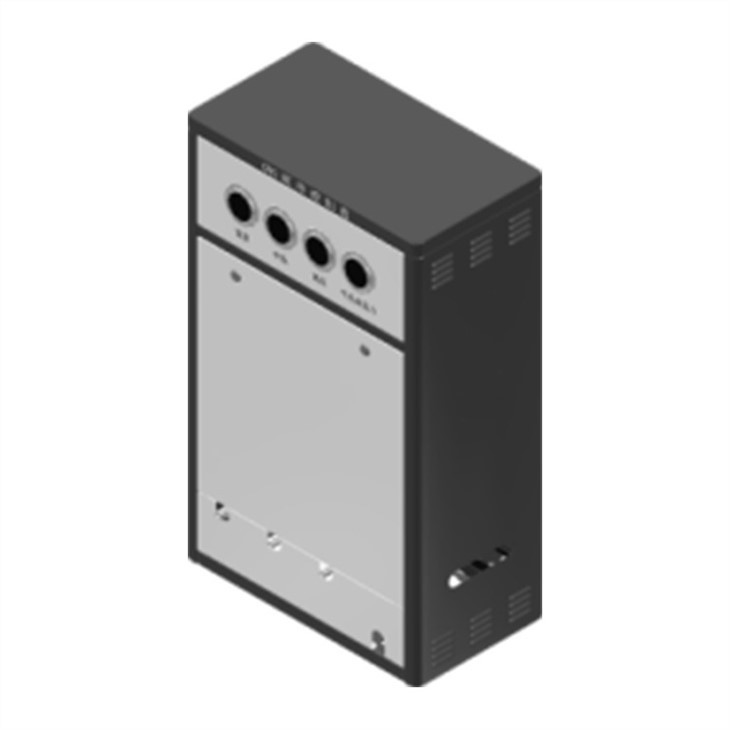

El panel de prioridad de GNC se compone principalmente de válvula de secuencia, válvula de bola de alta presión, válvula de retención, manómetro, junta de alta presión, férula de alta presión y tubería de alta presión.
El panel de prioridad se utilizará para llenar de gas comprimido los cilindros de almacenamiento en cascada en secuencia en función del control de presión a la presión establecida automáticamente.
El compresor dará prioridad al cilindro de alta presión, luego al cilindro de media presión y finalmente al cilindro de baja presión.
Características:
1. Reemplace la válvula reguladora de presión mecánica con una válvula solenoide. No hay pérdida de presión después de la apertura, que es más baja 1-2Mpath que la pérdida de presión del panel de control secuencial mecánico, y puede reducir el consumo de energía del compresor o la bomba de émbolo entre un 5 % y un 10 %.
2. La presión de apertura de la válvula solenoide se puede configurar o ajustar directamente en el sistema de control PLC, sin ajuste manual, para reducir la intensidad del trabajo.
3. Las tuberías de alta, media y baja presión están equipadas con válvulas de seguridad y sensores de presión para detectar la presión de las instalaciones de almacenamiento de gas. La integración es mayor que la de los paneles de control secuencial mecánico, lo que puede reducir en gran medida la carga de trabajo de instalación en el sitio.
4. Configure una caja de conexiones a prueba de explosiones, una válvula solenoide integrada, una línea de señal del sensor de presión, solo necesita un cable multinúcleo para conectar con el gabinete de control PLC, fácil de instalar.
Presión de diseño | 27.5MPa |
Presión máxima de trabajo | 25 MPa |
Temperatura ambiente | -25 grado ~ más 55 grados |
Caudal nominal | 1000 ~ 3000Nm3/h |
Voltaje de entrada | 24 V CC |
Rango de regulación de presión | 1 MPa ~ 25 MPa |
